L'Ingegneria dell'aria compressa: progettazione, efficienza energetica e standard industriali

Nelle moderne realtà produttive, l'aria compressa viene spesso definita come il "quarto fluido energetico", subito dopo l'elettricità, l'acqua e il gas.

La sua importanza è vitale: dalla piccola attività artigianale alla grande linea di assemblaggio automatizzata, l'energia pneumatica muove utensili, aziona cilindri, gestisce processi di verniciatura e alimenta sistemi di automazione complessi.

Tuttavia, generare aria compressa è un processo termodinamicamente dispendioso, dove una grande quantità di energia elettrica viene convertita in calore.

Per questo motivo, la moderna impiantistica per aria compressa non può più basarsi sul semplice dimensionamento empirico, ma richiede un approccio ingegneristico rigoroso volto a ottimizzare le performance, ridurre le perdite di carico e garantire la massima sicurezza operativa.

L'architettura generale di un impianto ad aria compressa

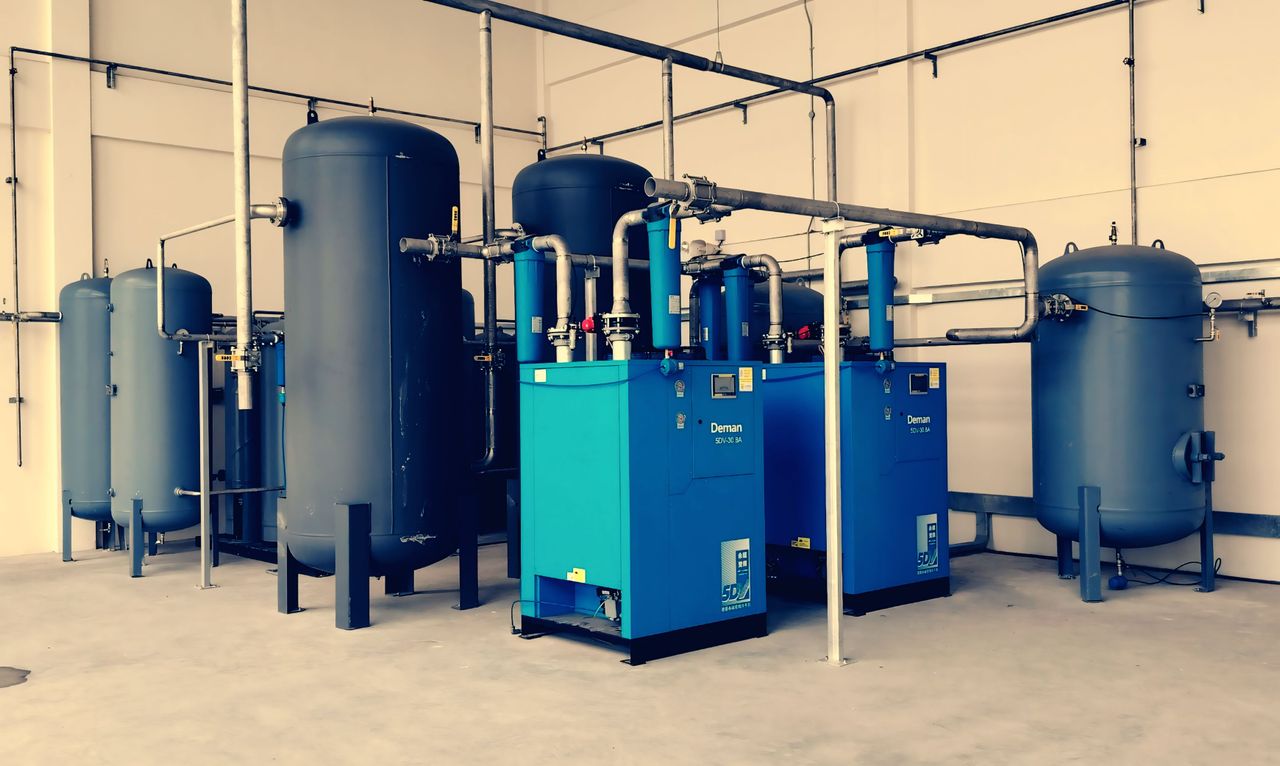

Un impianto ad aria compressa efficiente è composto da due macro-aree integrate: la centrale di generazione e la rete di distribuzione.

La progettazione della sala compressori deve tenere conto di fattori critici come la ventilazione (fondamentale per lo smaltimento del calore), la qualità dell'aria richiesta dal processo (definita dalla normativa ISO 8573-1) e i sistemi di trattamento, che includono essiccatori a ciclo frigorifero o ad adsorbimento, separatori di condensa e filtri coalescenti.

La rete di distribuzione, invece, rappresenta l'arteria che trasporta l'energia nei vari punti di utilizzo. Una corretta progettazione delle tubazioni deve minimizzare le perdite di carico lineari e localizzate.

L'adozione di configurazioni ad anello chiuso, l'uso di materiali innovativi come l'alluminio estruso a basso attrito e il calcolo preciso delle pendenze per il drenaggio della condensa sono elementi che differenziano un sistema professionale da uno approssimativo.

Per le aziende che vogliono comprendere come ottimizzare la propria infrastruttura pneumatica o necessitano di un'analisi dettagliata dei consumi, è fondamentale affidarsi a specialisti qualificati consultando le soluzioni disponibili per la realizzazione di impianti aria compressa.

Focus automotive e manifattura: gli impianti aria compressa per officine

Il settore della riparazione e della manutenzione dei veicoli ha esigenze peculiari. Gli impianti aria compressa per officine devono far fronte a profili di consumo altamente discontinui.

Gli avvitatori pneumatici ad impulsi, i sollevatori, le smontagomme e le cabine di verniciatura richiedono portate d'aria elevate per brevi periodi, alternati a momenti di totale inattività.

Un errore comune nella configurazione di questi impianti è il sovradimensionamento del compressore, che porta a continui cicli di marcia/arresto (pendolamento), con un conseguente picco dei consumi elettrici e un’usura precoce dei componenti meccanici.

La soluzione moderna prevede l'utilizzo di compressori a vite con tecnologia inverter capaci di modulare i giri del motore in tempo reale in base all'effettiva richiesta d'aria della linea, garantendo un risparmio energetico che può superare il 30%.

Progettazione strutturale e gestione delle utenze critiche

Quando si sviluppa il layout di un impianto aria compressa per officina, ogni dettaglio conta.

La disposizione dei i punti di prelievo verticali deve essere studiata per evitare l'effetto "collo di bottiglia". Ogni calata dovrebbe idealmente essere dotata di un gruppo FRL (Filtro-Regolatore-Lubrificatore) per adattare la pressione e la qualità del fluido alla specifica attrezzatura collegata.

I dati evidenziano come la scelta del corretto diametro delle tubazioni influenzi direttamente l'efficienza e i costi di gestione del sistema di distribuzione.

A parità di portata d'aria, calcolata su un valore standard di 120 m³/h lungo una linea dati di 100 metri si osservano tre scenari differenti:

1. tubazione sottodimensionata (diametro 20 mm): questa configurazione genera una forte restrizione al passaggio del flusso, provocando un'elevata perdita di carico pari a 0.85 bar. Questa inefficienza costringe il compressore a lavorare a pressioni più alte, con un conseguente incremento dei costi energetici in bolletta stimato tra il 6% e l'8%;
2. tubazione standard (diametro 25 mm): rappresenta il punto di equilibrio ideale. La perdita di carico si riduce drasticamente a soli 0.28 bar, garantendo una gestione energetica ottimale e performance stabili delle utenze senza gravare sui costi di esercizio;
3. tubazione sovradimensionata (diametro 32 mm): questa soluzione riduce quasi a zero le perdite di pressione (appena 0.09 bar), ma comporta un diametro eccessivo che si traduce in un costo di installazione e acquisto dei materiali iniziale molto elevato, non giustificato da un reale guadagno in termini di efficienza energetica rispetto alla misura standard.

Oltre al diametro delle tubazioni, l'ingegneria di sistema si concentra sulla prevenzione delle perdite. In un sistema non monitorato, i micro-fori e le giunzioni usurate possono disperdere fino al 20-30% dell'aria prodotta, rappresentando una spesa economica invisibile ma costante sulla bolletta aziendale.

Sicurezza, normative e manutenzione predittiva

Qualsiasi impianto ad aria compressa opera a pressioni elevate (solitamente tra i 7 e i 13 bar) e rientra nell'ambito di applicazione della Direttiva PED (Pressure Equipment Directive) per quanto riguarda i recipienti a pressione come i serbatoi di accumulo.

La sicurezza non è un'opzione: valvole di sicurezza certificate, manometri tarati e sistemi di scarico automatico della condensa sono obbligatori per legge e cruciali per l'incolumità degli operatori.

La manutenzione moderna ha abbandonato l'approccio reattivo ("riparo quando si rompe") per abbracciare una logica di tipo predittivo. Attraverso sensori di flusso, misuratori di punto di rugiada (Dew Point) e analisi vibrazionali sui compressori, è possibile anticipare i guasti e pianificare gli stop di produzione senza subire fermi macchina imprevisti.

La scelta dei materiali per l'impiantistica per aria compressa gioca un ruolo fondamentale in questa longevità: i sistemi in tubo zincato o ferro nero, soggetti a corrosione interna a causa dell'umidità, vengono progressivamente sostituiti da leghe metalliche trattate che mantengono le superfici lisce e pulite nel tempo, salvaguardando anche i filtri e gli utensili terminali.

Ottimizzazione economica e ritorno dell'investimento energetico

L'efficienza di una linea produttiva dipende strettamente dalla qualità del suo vettore energetico pneumatico. Che si tratti di configurare un grande stabilimento industriale o di ottimizzare un impianto ad aria compressa esistente, l'investimento in una progettazione accurata si ripaga rapidamente attraverso minori costi di esercizio, maggiore produttività e una drastica riduzione delle spese energetiche.

L'aria compressa è una risorsa potente, ma solo la precisione ingegneristica è in grado di renderla davvero sostenibile.
